S135 – Notabschalter für Flurförderzeuge
1- und 2-polige Notabschalter (Öffner) mit Sprungschaltmechanismus für Batteriespannungen bis 320 Volt DC. Thermischer Dauerstrom bis 160 Ampere.

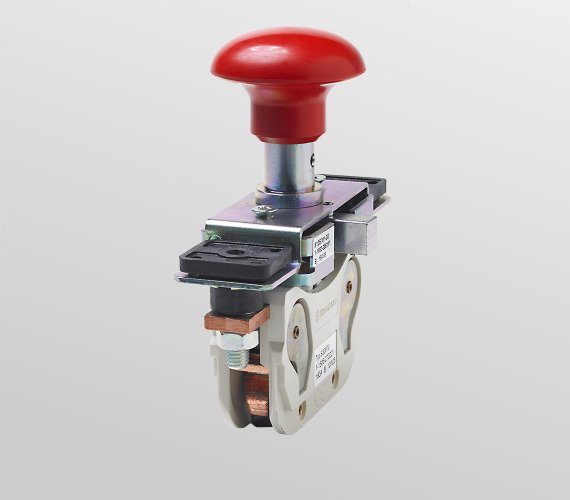

S135 1-polige Notabschalter für Flurförderzeuge

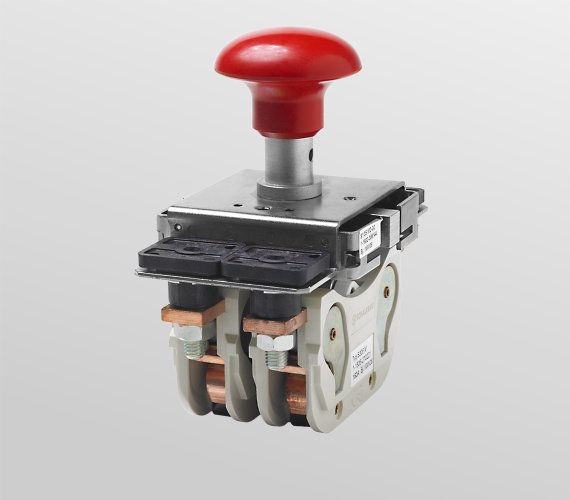

S135 2-polige Notabschalter für Flurförderzeuge
Notabschalter sind für viele Geräte und Fahrzeuge in der Industrie vorgeschrieben (UVV-Auflagen). Die Ausführungen der Baureihe S135 sind ein- und zweipolig.
Ein Zylinderschloss gestattet auch die bisher üblichen Schlüssel- und Absperrfunktionen. Der Schlüssel ist nur in der “Aus”-Stellung abziehbar und der Schaltknopf dann verriegelt.
Besondere Merkmale
- Ein- und zweipoliger Notabschalter mit Sprungschaltmechanismus
- Permanentmagnetische Blaseinrichtung
- Zwei definierte bistabile Schaltstellungen
- Verriegelungsschloss verfügbar
- Schnelle Austauschbarkeit der Nockenschaltelemente
Verfügbare Typen
- S135-M1-00
- S135-G1-00
- S135-M2-00
- S135-G2-00
- S135-N2-00-P-001
Technische Daten
S135
| Spannungsart | DC |
| Hauptkontakte: Anzahl, Art | 1 x bzw. 2 x Öffner |
| Nennspannung Un | 300 V |
| Bem.-isolationsspannung Ui | 320 V |
| Bem.-stoßspannung Uimp | 4 kV |
| Konv. therm. Strom in freier Luft Ith | 160 A |
| Abschaltlast | 220 V DC, 630 A, 6 ms mit Lichtbogenkammer (indukt. Last) |
| Zulässiger Einschaltstrom | 720 A bei ohmscher Last |
| Mechanische Lebensdauer | > 30.000 Schaltspiele |
| Schutzgrad | IP00 |
| Einbaulage | beliebig |
| Anschluss | Schraubbolzen M8 bzw. M10 |
| Zulässiges Anzugsdrehmoment | M8: max. 6 Nm, M10: max. 10 Nm |
| Umgebungstemperaturbereich | -25 °C ... +50 °C |
| Gewicht | 650 |
